一、方案实施目的:
1、标签条码数据自动采集入库
2、防止标签条码数据重码
3、标签条码数据防漏及防错
二、方案实施流程简要:
1、利用红外触发传感器触发固定式条码扫描器工作,扫描商标条形码。
2、扫描的条码数据通过IO-BOX上传至电脑系统(数据库)作为入库数据记录。
3、IO-BOX通过触发信号及数据采集记录判断是否有条码漏读,如有漏读情况则输出继电器信号给传送装置,传送装置暂停运转。
4、所有通过固定式条码扫描器采集上来的数据,将与系统数据库中原始的数据进行比对,若同一条码数据被采集第二次,则判断为条码重复,由系统发送指令控制传送带暂停运转;若读到的条码数据在原始数据库中无数据相匹配,则判断为错码,由系统发送指令控制传送带暂停运转。

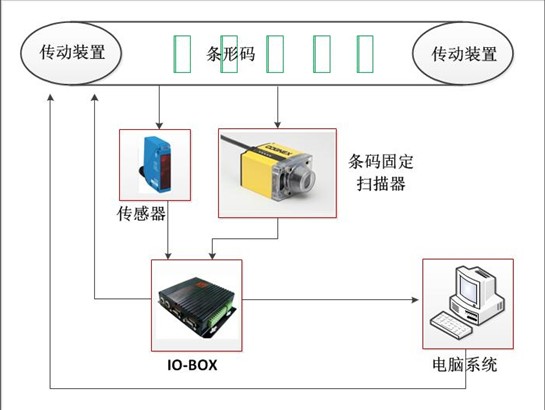

三、系统结构示意图:
四、系统硬件产品选型:
1、固定式条码扫描器
固定式条码扫描器选用COGNEX DM300,经过测试:DM300满足快速移动下的条码数据采集,且满足条码水平和垂直打印时所要求的阅读范围,是保证该方案效果同时兼容成本方面考量所得出的最优产品选择。
2、IO-BOX
IO-BOX控制盒起到传感触发读码控制功能、漏读输出控制信号等功能。
3、传感器
传感器作用:感应到标签并输出信号到IO-BOX。
五、系统报价:
序号 |
产品名称 |
产品型号 |
单位 |
单价(元) |
数量 |
备注 |
1 |
固定式条码阅读器 |
|
台 |
|
1 |
|
2 |
条码控制器 |
|
台 |
|
1 |
|
3 |
传感器 |
— |
台 |
|
1 |
|
4 |
电机控制及模块 |
|
台 |
|
1 |
|
5 |
软件 |
|
|
|
1 |
可定制或自备 |
